地热源热泵(IGH-11A, 11B 系列)

原理

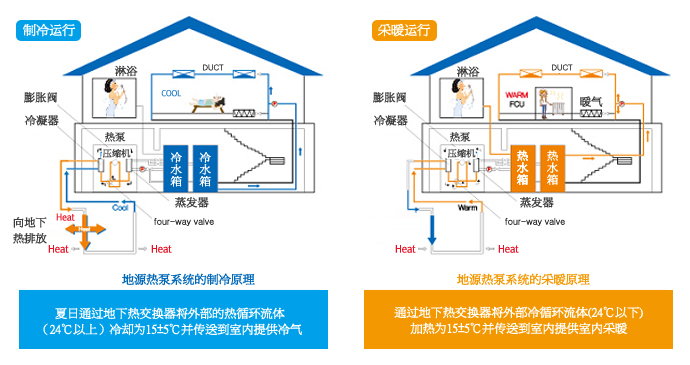

地热源热泵(IGH-11A, 11B 系列) 原理


地热源热泵(IGH-11A, 11B 系列)
  • * 产品简介
  • 将PE管埋在地下以此保持一定的温度的地热源，
    可同时解决暖气和冷气的高效率环保系统
  • * 产品特征
  • ① 热源的安全性：一年四季平均温度保持在15℃
    ② 经济性：通过适用高系统效率（COP:3.7~4.5)
      新冷媒可使用到出水温度70℃。
    ③ 机器室面积的最小化：建筑物的有效面积增加。
      系统简单使得自动控制及操作简便。
    ④ 环保性：无排出气体及公害物质的排出，
      通过适用交换器系统使出水温度控制及系统的稳定化。
  • * 使用场所
  • ① 为将地热交换管埋在地下而确保充分的周围空间，
       并且地下水丰富的建筑。
    ② 大量供应热水的场所（酒店和澡堂）
       可使用生活废水热力并结合构成。
    ③ 在花卉和养殖等农水产领域的冷气和暖气供应方
       面有节约热泵系统能源的效果。
    ④ 建筑冷气和暖气或冷热水（需要冷气和暖气的所有的地方）

* 地热源热泵（IGH-11A,11B系列）型号


Model IGH-11A-05 IGH-11B-33 IGH-11B-044
KRAAC IJS-5SG IJS-30SG IJS-40SG
性能 制热能力 KW 18.69 115.37 155.37
USRT 5.32 32.81 44.19
制冷能力 KW 18.66 107.63 140.43
USRT 5.31 30.61 39.94
消耗电量 暖气/冷气 KW 4.2/2.3 29.5/20.3 40/26.9
电源 三相*380V*60Hz
外形尺寸 长度 mm 700 1,300 1,700
高度 1,300 1,600 1,940
宽度 650 1,000 1,000
压缩机 形式 * 台数

Scroll type * 1

 Scroll type * 2
机动方式 直入式
容量控制 % 0 ～ 100%
法定冷冻能力 RT 1.78 12.35 17.18
冷媒 种类

R410A

R22
控制 热力膨胀阀
充电量 Kg 3.5 30 22
负荷侧
热交换器		 形式

Brazed Plate type
循环数量 LPM 90 500 590
水头抑损 Kpa 24.5 50.5 56.9
管线
(IN/OUT)		 A 32 50 65
热源侧
热交换器		 形式

Brazed Plate type
循环数量 LPM 120 350 420
水头抑损 Kpa 45.5 27.7 37.3
管线
(IN/OUT)		 A 32 50 65
控制 温度控制 比例控制
操作控制 PCB
重量 Kg 320 780 910
[认证产品条件] 暖气 负荷侧热交换器入口温度40℃，热源侧热交换器入口温度10℃,
冷气 负荷侧热交换器入口温度12℃， 热源侧热交换器入口温度15℃

■ 以上产品的功能值为依据公认认证机构(KRAAC)的实际认证数值，而会根据安装现场的条件有变化。
