空気熱源ヒートポンプ(IAT-16A-01, IAH-16A-05)

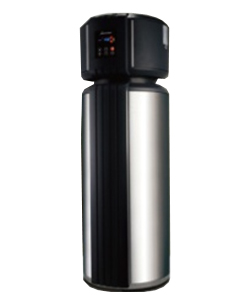

공기열원 히트펌프(IAT-16A-01)
空気熱源ヒートポンプ温水器
(IAT-16A-01)

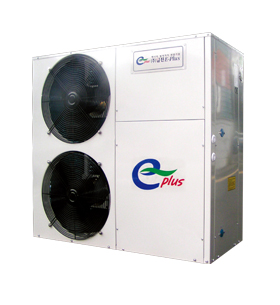

공기열원 히트펌프(IAH-16A-05)
EVI空気熱源ヒートポンプ
(IAH-16A-05)


  • * 製品概要
  • 大気から必要な熱量を吸収し、1台の設備で温水生産と暖房に利用できるシステム

  • * 特徴
  • ① 一体型空気熱源ヒートポンプ 温水器
       - 温水タンク(190ℓ)が内蔵されていてどのような場所にも簡単に設置でき、温水の生産と同時に設置場所の冷房まで
         可能な マルチ機能ヒートポンプ温水器
    ② EVI小容量空気熱源ヒートポンプ
       - 新冷媒R-410AとEVI圧縮機を共に使用することにより、 厳寒期(-15℃) でも高効率の熱量生産が可能な寒冷地用
         空気熱源ヒートポンプ

  • * 使用場所
  • ホテル、モーテル、寮、病院、飲食店など (温水・暖房を必要とするあらゆる場所)

* 空気熱源ヒートポンプ温水器(IAT-16A-01), EVI空気熱源ヒートポンプ(IAH-16A-05)仕様


Model IAT-16A-01 IAT-16A-05
性能 暖房能力 KW 2.8 17.00
Kcal/h 2.408 14,620
USRT 0.79 4.83
消費電力 KW 0.88 6.8
電源 単相*220V*60Hz 三相*380V*60Hz
外形寸法 長さ mm 568 1,108
高さ 1,670 1,075
幅 568 568
圧縮機 タイプ

Scroll type

EVI Scroll type
台数 1 1
起動方式 直入起動
容量制御 % 0 ～ 100%
冷媒 種類

R410A
制御 感温式膨張弁
凝縮器 タイプ Brazed Plate type
循環水量 LPM 1.1 5.1
配管
(IN/OUT)		 A 20 25
室外機 タイプ Finned Copper Tube type
伝熱面積 ㎡ 0.36 1.09
ファン＆モーター 風量 ㎥/min 8.3 83
寸法 ￠ 153 460
タンク容量 ℓ

190ℓ内蔵型(ステンレス)

別途設置
制御方式 温度制御 入口・出口 自動温度制御
運転制御 PCB
除霜

Hot Gas
重量 Kg 80 200
[製品条件] 暖房

室外側(DB20℃、WB15℃),
給水温度15℃基準

室外側(DB7℃、WB6℃)、
給水温度7℃、出水温度55℃、ΔT=48℃基準

■ 上記諸元は使用場所の条件および温度条件によって異なることがあります。
■ 上記製品の仕様は品質改善のために予告なしに変更されることがあります。
