HOME > 제품소개 > 지열원히트펌프(IJS-5SG, 30SG, 40SG)

IGH-11A, 11B 시리즈

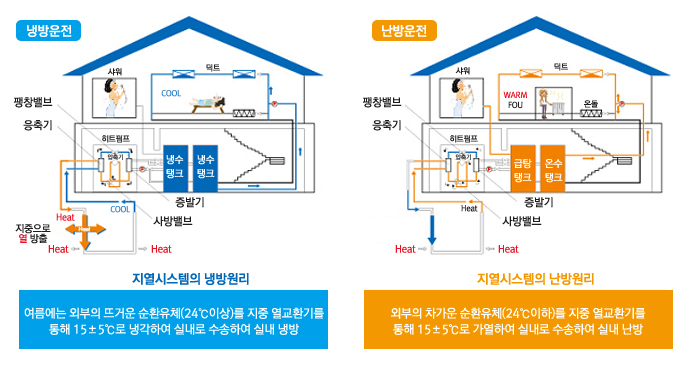

원리

공기열원 히트펌프시스템의 원리




지열원 히트펌프


  • * 제품개요
  • 지하에 HDPE파이프를 매설하여 연중일정한 온도를 유지하는 지열원을 이용하여
    냉난방을 동시에 해결하는 고효율의 친환경적인 시스템
  • * 제품특징
  • ① 열원의 안정성 : 사계절 연중 평균온도 15℃ 유지
    ② 경제성 : 높은 시스템 효율(COP : 3.7 ~ 7.0)
    ③ 기계실 면적의 최소화
    ④ 친환경성 : 배기가스 및 공해물질의 배출이 없음
    ⑤ 시스템이 간단하여 자동제어 및 조작이 편리함
  • * 사용처
  • ① 지열 열교환 파이프를 지중에 매설 할 수 있는 충분한 주위 공간을 확보하고
        있는 건물 또는 지하수가 풍부한 건물
    ② 급탕을 다량으로 공급하는 장소(호텔, 목욕탕)의 경우 생활 폐수열 이용
        히트펌프 시스템과 연계 구성 가능함
    ③ 화훼, 양식 등 농수산 분야에도 냉 / 온열 공급에 지열원 히트펌프 시스템을
        적용 할 경우 에너지 절감 효과가 우수함
    ④ 건물 냉 / 난방 or 냉온수 ( 건물 냉 / 난방 or 냉온수
        (냉 / 난방이 필요한 모든 장소)


* 지열원히트펌프 제품(IJS-5SG, 30SG, 40SG)사양


항목 IJS - 5SG IJS - 30SG IJS - 40SG
성능
(Capacity)		 정미
난방능력		 KW 18.80 116.66 157.09
USRT 5.35 33.18 44.68
정미
냉방능력		 KW 18.53 106.24 138.57
USRT 5.27 30.21 39.41
소비전력
(Rated operation)		 난방/냉방 KW 4.2/2.3 29.5/20.3 40.0/26.9
전원(Power Supply) 3상 * 380V * 60Hz
외형치수
(Shape Dimension)		 길이 mm 700 1,200 1,700
높이 1,300 1,940 1,940
폭 650 760 1,000
압축기
(Compressor)		 형식 * 개수

밀폐스크롤 * 1

밀폐스크롤 * 2
기동방식 직입기동
용량제어 % 0 ~ 100%
법정냉동능력 RT 1.78 12.35 17.18
냉매
(Refrigerant)		 종류

R - 410A

R - 22
충전량 Kg 3.5 30 22
부하측 열교환기
(heat exchanger)		 형식

Brazed plate type heat exchanger
순환수량 LPM 19.2 30 35.4
손실수두

Kpa

 24.5 50.0 56.9
배관
(IN/OUT)		 A 32 50 65
열원측 열교환기
(heat exchanger)		 형식

Brazed plate type heat exchanger
순환수량 LPM 120 350 420
손실수두 Kpa 45.5 27.7 37.3
배관
(IN/OUT)		 A 32A 65A
제어
(Control)		 온도제어 4WAY V/V 비례제어
운전제어 PCB
중량(Weight) Kg 320 780 910
[조건] 난방 부하측 열교환기 입구온도 40℃, 열원측 열교환기 입구온도 10℃
냉방 부하측 열교환기 입구온도 12℃, 열원측 열교환기 입구온도 15℃

■ 상기 제품의 성능치는 공인인증기관(KRAAC)의 인증실증 수치이며, 설치 현장의 조건에 따라 달라질 수 있습니다.
■ 위 제품의 손실 수두는 냉방 능력 기준임
