공기열원 히트펌프(IAT-16A-01, IAH-16A-05)

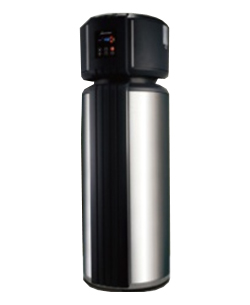

공기열원 히트펌프(IAT-16A-01)
일체형 공기열원 히트펌프 온수기
(IAT-16A-01)

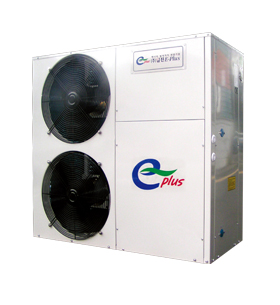

공기열원 히트펌프(IAH-16A-05)
EVI 소용량 공기열원 히트펌프
(IAH-16A-05)


  • * 제품개요
  • 대기에서 필요한 열량을 흡수하여 한 대의 장비로 온수 생산 및 난방을 이용할 수 있는 시스템
  • * 제품특징
  • ① 일체형 공기열원 히트펌프 온수기
    ② EVI 소용량 공기열원 히트펌프 - 신냉매 R-410A와 EVI 압축기의 만남으로 혹한기(-15℃)에서도 고효율의 열량 생산이
        가능한 한랭지용 공기열원 히트펌프
  • * 사용처
  • 호텔, 모텔, 기숙사, 병원, 식당 등(온수 및 난방을 필요로 하는 모든 장소)

* 일체형 공기열원히트펌프 온수기(IAT-16A-01)
   EVI 공기열원히트펌프(IAH-16A-05)


Model IAT-16A-01 IAH-16A-05
성능 난방능력 KW 3.60 17.00
Kcal/h 3,096 14,620
USRT 1.02 4.83
소비전력 KW 0.88 6.8
전원 단상*220V*60Hz 3상*380V*60Hz
외형치수 길이 mm 690 1,108
높이 1,750 1,075
폭 690 568
압축기 형식

Scroll

EVI Scroll
대수 1 1
기동방식 직입기동 직입기동
용량제어 % 0 ~ 100% 0 ~ 100%
냉매 종류 R410A R410A
제어 감온식 팽창밸브 감온식 팽창밸브
응축기 형식

BRAZED PLATE or
COAXIAL TYPE

BRAZED PLATE or
COAXIAL TYPE
순환수량 LPM 1.1 5.1
배관
(IN/OUT)		 A 32 25
실외기 형식 FINNED COPPER TUBE TYPE
전열면적 ㎡ 0.36 1.09
팬&모터 풍량 ㎥/min 8.3 83
치수 ￠ 153 460
탱크용량 ℓ

190ℓ내장형(STS)

별도 설치
제어방식 온도제어   입/출구자동온도제어
운전제어 PCB PCB
제상 HOT GAS HOT GAS
중량 Kg 80 200
[제품조건] 난방

실외측(DB20℃,WB15℃),
급수온도15℃ 출수온도55℃

실외측(DB7℃,WB6℃),
급수온도7℃, 출수온도55℃,
ΔT=48℃기준임.

■ 상기 제원은 현장 조건 및 온도 조건에 따라 달라질 수 있습니다.
■ 상기 제품의 사양 및 외형 치수는 품질개선을 위해 예고 없이 변경 될 수 있습니다.
